Vent.aggregat ProNordic L190R

Art. nr: 152000

GTIN: 7023671520007

Flexit ProNordic L190R är lagerförda ventilationsaggregat för kommersiella fastigheter. Levereras som högervariant, men kan på plats enkelt byggas om till vänstervariant. Eftervärmningsbatteri (el/vatten) är ett tillbehör som installeras på plats. Aggregatens kompakta fysiska mått förenklar intransport och gör produkterna flexibla och anpassningsbara till de flesta installationer. Flexibiliteten ger en kostnadsbesparing vid eventuella ändringar i projekt samt gör det omöjligt att beställa fel. Aggregaten kan även beställas färdigkonfigurerade, i höger- och vänsterutförande samt med el- eller vattenbatteri, enligt önskemål dock med viss leveranstid. Enkel styrning med Siemens Climatix CS2500 via styrpanelerna ProPanel eller ProTouch.

Lagerförda aggregat
Flexibla - omöjliga att beställa fel
Energieffektiva och tystgående
Kompakt - går in genom dörrbredd på 90 cm
5 års garanti

Produkten är listad i husproduktportalen och kan användas i Svanenmärkt byggande

Tekniska data
Film
Dokumentation
Tillbehör
Reservdelar

	L190R med elbatteri 230V	L190R med elbatteri 400V	L190R med vattenbatteri 230V	L190R med vattenbatteri 400V
Märkspänning	230 V	400 V	230 V	400 V
Säkringsstorlek	3 x 32 A	3 x 20 A	3 x 10 A	3 x 10 A
Märkström total	24.0 A	13.7 A	7.4 A	4.2 A
Märkeffekt total	8310 W	8310 W	1710 W	1710 W
Märkeffekt elbatter	6600 W	6600 W
Prestanda
Fläkthastighet, max	3000 r/min
Kapacitet 85 %/SFP 1,5	500 l/s @ 200 Pa
Kapacitet 80 %/SFP 2	736 l/s @ 200 Pa
Arbetsområde
Ström
Frekvens	50 Hz
Märkeffekt fläktar	2 x 750 W (230 V)
Märkeffekt rotormotor	40.0 W
Ventilation
Fläkttyp	B-hjul
Fläktmotorstyrning	ModBus
Automatik	CS 2500
Filterklass, tilluft	ePM1 55% (F7)
Filtertyp	Påsfilter
Filtermått (bxhxd)	895x400x300 mm
Installation
Placering	Fläktrum
Omgivningstemperatur	40 - -30 °C
Mått och vikt
Bredd (mm)	1630 mm
Höjd (mm)	1210 mm
Djup (mm)	1010 mm
Djup mm (utan dörr)	895 mm
Vikt	257.0 kg
Vikt fläkt	2x12 kg
Vikt dörrar	4x12 kg
Vikt rotormodul	57.0 kg
Nettovikt intransport	128.0 kg
Kanalanslutning (Ø)	400 mm

Information
Manualer
Miljö och energi
Teknisk information

Art. no:112672

Manöverpanel ProPanel TBH

Art. no:118257

Manöverpanel ProTouch tbh

Art. no:112435

Modbusadapter

Art. no:112438

Kommunikationsmodul BACnet IP

Art. no:112439

Expansionsmodul 14 IO SP90

Art. no:09368

Rumsgivare CC1040

Art. no:09369

Temperaturgivare CC1041

Art. no:112441

Timer mekanisk 1-120 min

Art. no:112442

Timer elektronisk 0-480 min

Art. no:09358

Rörelsesvakt SP435

Art. no:09390

Rörelsesvakt SP450

Art. no:09359

CO2 givare SP 440

Art. no:112444

Tryckgivare SP 430 0-1250Pa

Art. no:121077

Rökdetektor för kanalmontage

Art. no:110626

Filterset F7 L20R

Art. no:14479

Spjäll Ø400 on/off

Art. no:14480

Spjäll Ø400 fjäder

Art. no:118203

Elbatteri kpl S220R/L190R

Art. no:113552

Kombibatteri 600x400 vänster

Art. no:113553

Kombibatteri 600x400 höger

Art. no:113187

Vattenbatteri komplett L20R/L190R

Art. no:114129

Kylbatteri 600x400 vänster

Art. no:114130

Kylbatteri 600x400 höger

Art. no:117207

Motor till shuntventil 0-10V KVS 6,3

Art. no:116492

Motor till shuntventil 0-10V KVS 0,4-4,0

Art. no:116493

Motor till shuntventil on/off KVS 0,4 - 4,0

Art. no:116483

Shuntventil KVS 1,0 3-vägs kommersiella

Art. no:116484

Shuntventil KVS 1,6 3-vägs kommersiella

Art. no:116485

Shuntventil KVS 2,5 3-vägs kommersiella

Art. no:116486

Shuntventil KVS 4,0 3-vägs kommersiella

Art. no:117209

Shuntventill KVS 6,3 3-vägs kommersiella

Art. no:117859

Shuntventil KVS 10 2-vägs näring

Art. no:116487

Shuntventil KVS 0,4 2-vägs kommersiella

Art. no:116488

Shuntventil KVS 1,0 2-vägs kommersiella

Art. no:116489

Shuntventil KVS 1,6 2-vägs kommersiella

Art. no:116490

Shuntventil KVS 2,5 2-vägs kommersiella

Art. no:116491

Shuntventil KVS 4,0 2-vägs kommersiella

Art. no:117208

Shuntventi KVS 6,3 2-vägskommersiella

Art. no:117860

Shuntventil KVS 10 3-vägs näring

Art. no:112381

Forsyningskort Climatix Res

Art. no:121421

Fläkt M1 L190R Res

Art. no:121422

Fläkt M2 L190R Res

Art. no:118044

Regulator CS2500 RES

Art. no:112378

Tillkopplingskort Climatix Res

Art. no:121554

Bygel 2-pol 41A 800V Res

Art. no:121555

Bygel 3-pol 800V Res

Art. no:112387

Solid State Relä 25A Res(1stk)

Art. no:121552

Slangkoppling Res

Art. no:112306

Res Trafo 230/24V 40VA

Art. no:112390

Kontaktor 3x25A res

Art. no:118620

Rotormodul L190R RES

Art. no:112568

Rotormotor 40W Reserv

Art. no:112385

Rotorstyrning Emx-P10, 40W Res

Art. no:116219

Rotorvakt kpl Albatros/ProN. Res

Art. no:112300

Magnet, rotorvakt (MPG9-A130)

Art. no:112303

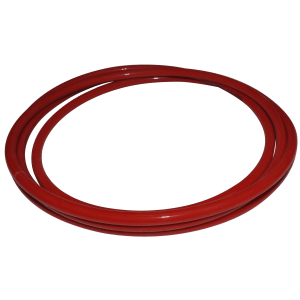

Res Rotorrem S20R

Art. no:112573

Børstlistsett Albatros/ProNordic Res

Art. no:118046

Modbus Extender CS2500 RES

Art. no:112308

Res Ledn, Modbus

Art. no:118208

Element S220R/L190R 2200W Res

Art. no:110721

Brand.Termo BT 85 Reserv

Art. no:111741

Överh.Termo OT 40 Reserv

Art. no:112383

Temperatursensor Res

Art. no:113337

Res. tilluft sensor

Art. no:120071

Kit Kabel/kontakt RJ45 ProNordic Res

Art. no:113185

Vannbatteri L20R/L190R Res

Art. no:112388

Trykkvakt, Dungs Lgw3 A2 Res

Art. no:112392

Tempgivare Siemens CS2000/2500 Res

Art. no:118437

Vänsterdörr L190R Res

Art. no:118435

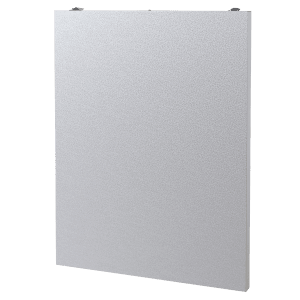

Högerdörr L190 Res

Art. no:112305

Res nøkkel TK 7

Art. no:117593

Spänningskabel L-modell

Art. no:118287

Styrskåp CS2500 RES

	L190R med elbatteri 230V	L190R med elbatteri 400V	L190R med vattenbatteri 230V	L190R med vattenbatteri 400V
Märkspänning	230 V	400 V	230 V	400 V
Säkringsstorlek	3 x 32 A	3 x 20 A	3 x 10 A	3 x 10 A
Märkström total	24.0 A	13.7 A	7.4 A	4.2 A
Märkeffekt total	8310 W	8310 W	1710 W	1710 W
Märkeffekt elbatter	6600 W	6600 W
Prestanda
Fläkthastighet, max	3000 r/min
Kapacitet 85 %/SFP 1,5	500 l/s @ 200 Pa
Kapacitet 80 %/SFP 2	736 l/s @ 200 Pa
Arbetsområde
Ström
Frekvens	50 Hz
Märkeffekt fläktar	2 x 750 W (230 V)
Märkeffekt rotormotor	40.0 W
Ventilation
Fläkttyp	B-hjul
Fläktmotorstyrning	ModBus
Automatik	CS 2500
Filterklass, tilluft	ePM1 55% (F7)
Filtertyp	Påsfilter
Filtermått (bxhxd)	895x400x300 mm
Installation
Placering	Fläktrum
Omgivningstemperatur	40 - -30 °C
Mått och vikt
Bredd (mm)	1630 mm
Höjd (mm)	1210 mm
Djup (mm)	1010 mm
Djup mm (utan dörr)	895 mm
Vikt	257.0 kg
Vikt fläkt	2x12 kg
Vikt dörrar	4x12 kg
Vikt rotormodul	57.0 kg
Nettovikt intransport	128.0 kg
Kanalanslutning (Ø)	400 mm
