Vent.aggregat ProNordic L230R
Art. nr: 152600
GTIN: 7023671526009
Beskrivning
Flexit ProNordic L230R är lagerförda ventilationsaggregat för kommersiella fastigheter. Levereras som högervariant, men kan på plats enkelt byggas om till vänstervariant. Eftervärmningsbatteri (el/vatten) är ett tillbehör som installeras på plats. Aggregatens kompakta fysiska mått förenklar intransport och gör produkterna flexibla och anpassningsbara till de flesta installationer. Flexibiliteten ger en kostnadsbesparing vid eventuella ändringar i projekt samt gör det omöjligt att beställa fel. Aggregaten kan även beställas färdigkonfigurerade, i höger- och vänsterutförande samt med el- eller vattenbatteri, enligt önskemål dock med viss leveranstid. Enkel styrning med Siemens Climatix CS2500 via styrpanelerna ProPanel eller ProTouch.
- Lagerförda aggregat
- Flexibla - omöjliga att beställa fel
- Energieffektiva och tystgående
- 5 års garanti
- Tekniska data
- Film
- Dokumentation
- Tillbehör
- Reservdelar
| L230R med elbatteri 230V | L230R med elbatteri 400V | L230R med vattenbatteri 230V | L230R med vattenbatteri 400V | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Märkspänning | 230 V | 400 V | 230 V | 400 V | |||||||
| Säkringsstorlek | 3 x 40 A | 3 x 25 A | 3 x 10 A | 3 x 10 A | |||||||
| Märkström total | 34.6 A | 19.8 A | 7.4 A | 4.2 A | |||||||
| Märkeffekt total | 12510 W | 12510 W | 1710 W | 1710 W | |||||||
| Märkeffekt elbatter | 10800 W | 10800 W | |||||||||
| Prestanda | |||||||||||
| Max luftmängd | |||||||||||
| Fläkthastighet, max | 3000 r/min | ||||||||||
| Kapacitet 86 %/SFP 1,5 | 542 l/s @ 250 Pa | ||||||||||
| Kapacitet 83 %/SFP 2 | 819 l/s @ 250 Pa | ||||||||||
| Ström | |||||||||||
| Frekvens | 50 Hz | ||||||||||
| Märkeffekt fläktar | 2 x 750 W (230 V) | ||||||||||
| Märkeffekt rotormotor | 40.0 W | ||||||||||
| Ventilation | |||||||||||
| Fläkttyp | B-hjul | ||||||||||
| Fläktmotorstyrning | ModBus | ||||||||||
| Automatik | CS 2500 | ||||||||||
| Filterklass, tilluft | ePM1 55% (F7) | ||||||||||
| Filtertyp | Kompaktfilter | ||||||||||
| Filtermått (bxhxd) | 550 x 500 x 400 mm | ||||||||||
| Installation | |||||||||||
| Placering | Fläktrum | ||||||||||
| Omgivningstemperatur | 40 - -30 °C | ||||||||||
| Mått och vikt | |||||||||||
| Bredd (mm) | 1830 mm | ||||||||||
| Höjd (mm) | 1430 mm | ||||||||||
| Djup (mm) | 1335 mm | ||||||||||
| Djup mm (utan dörr) | 1100 mm | ||||||||||
| Vikt | 350.0 kg | ||||||||||
| Vikt fläkt | 2x15 kg | ||||||||||
| Vikt dörrar | 4x17 kg | ||||||||||
| Vikt rotormodul | 75.0 kg | ||||||||||
| Nettovikt intransport | 177.0 kg | ||||||||||
| Kanalanslutning (Ø) | 500 mm | ||||||||||
| Kanalanslutning (dimension) | |||||||||||
- Information
- Manualer
- Miljö och energi
- Teknisk information
Art. no:118257
Manöverpanel ProTouch tbh
Art. no:112672
Manöverpanel ProPanel TBH
Art. no:112435
Modbusadapter
Art. no:112438
Kommunikationsmodul BACnet IP
Art. no:112439
Expansionsmodul 14 IO SP90
Art. no:09368
Rumsgivare CC1040
Art. no:09369
Temperaturgivare CC1041
Art. no:112442
Timer elektronisk 0-480 min
Art. no:112441
Timer mekanisk 1-120 min
Art. no:09390
Rörelsesvakt SP450
Art. no:09358
Rörelsesvakt SP435
Art. no:09359
CO2 givare SP 440
Art. no:112444
Tryckgivare SP 430 0-1250Pa
Art. no:121077
Rökdetektor för kanalmontage

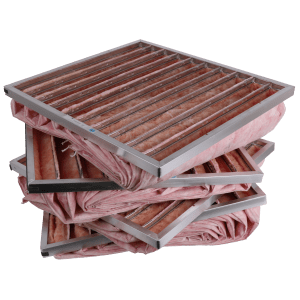

Art. no:110630
Filterset F7 L32/40R
Art. no:14400
Spjäll Ø500 on/off
Art. no:14440
Spjäll Ø500 fjäder
Art. no:118528
Elbatteri kpl S240R/S260R/L230R/L270R
Art. no:113017
Vattenbatteri komplett L32R/L230R/L270R
Art. no:114074
Kombibatteri 900x600 höger
Art. no:114121
Kombibatteri 900x600 vänster
Art. no:117857
Kombibatteri 1200x600 höger
Art. no:117858
Kombibatteri 1200x600 vänster
Art. no:114073
Kylbatteri 900x600 höger
Art. no:114158
Kylbatteri 900x600 vänster
Art. no:117855
Kylbatteri 1200x600 höger
Art. no:117856
Kylbatteri 1200x600 vänster
Art. no:116492
Motor till shuntventil 0-10V KVS 0,4-4,0
Art. no:116493
Motor till shuntventil on/off KVS 0,4 - 4,0
Art. no:117207
Motor till shuntventil 0-10V KVS 6,3
Art. no:116487
Shuntventil KVS 0,4 2-vägs kommersiella
Art. no:116483
Shuntventil KVS 1,0 3-vägs kommersiella
Art. no:117859
Shuntventil KVS 10 2-vägs näring
Art. no:116486
Shuntventil KVS 4,0 3-vägs kommersiella
Art. no:116484
Shuntventil KVS 1,6 3-vägs kommersiella
Art. no:116485
Shuntventil KVS 2,5 3-vägs kommersiella
Art. no:117209
Shuntventill KVS 6,3 3-vägs kommersiella
Art. no:117860
Shuntventil KVS 10 3-vägs näring
Art. no:117208
Shuntventi KVS 6,3 2-vägskommersiella
Art. no:116491
Shuntventil KVS 4,0 2-vägs kommersiella
Art. no:116489
Shuntventil KVS 1,6 2-vägs kommersiella
Art. no:116490
Shuntventil KVS 2,5 2-vägs kommersiella
Art. no:116488
Shuntventil KVS 1,0 2-vägs kommersiella
Art. no:118046
Modbus Extender CS2500 RES
Art. no:121411
Fläkt M1 S240R/L230R/L350R Res
Art. no:121412
Fläkt M2 S240R/L230R/L350R Res
Art. no:118044
Regulator CS2500 RES
Art. no:112569
Res Rotorrem S32R/L32R
Art. no:118631
Rotormodul L230R RES
Art. no:118543
Element S240R/S260R/L230R/L270R 3600W
Art. no:121554
Bygel 2-pol 41A 800V Res
Art. no:121555
Bygel 3-pol 800V Res
Art. no:112378
Tillkopplingskort Climatix Res
Art. no:112381
Forsyningskort Climatix Res
Art. no:121552
Slangkoppling Res
Art. no:112306
Res Trafo 230/24V 40VA
Art. no:112305
Res nøkkel TK 7
Art. no:112383
Temperatursensor Res
Art. no:112308
Res Ledn, Modbus
Art. no:113337
Res. tilluft sensor
Art. no:112568
Rotormotor 40W Reserv
Art. no:112573
Børstlistsett Albatros/ProNordic Res
Art. no:112385
Rotorstyrning Emx-P10, 40W Res
Art. no:116219
Rotorvakt kpl Albatros/ProN. Res
Art. no:112300
Magnet, rotorvakt (MPG9-A130)
Art. no:111741
Överh.Termo OT 40 Reserv
Art. no:110721
Brand.Termo BT 85 Reserv
Art. no:112585
Res Solid state rele 75A
Art. no:112388
Trykkvakt, Dungs Lgw3 A2 Res
Art. no:112879
Kontaktor 3x45A res
Art. no:112392
Tempgivare Siemens CS2000/2500 Res
Art. no:120071
Kit Kabel/kontakt RJ45 ProNordic Res

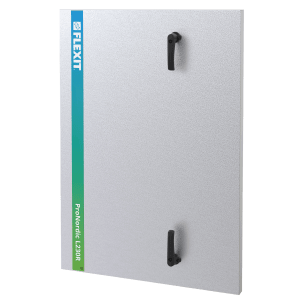

Art. no:118451
Vänsterdörr L230R Res
Art. no:118450
Högerdörr L230R Res
Art. no:117593
Spänningskabel L-modell
Art. no:118287
Styrskåp CS2500 RES
